Vícevstupový programovatelný převodník 6xS
Programovatelný měřicí převodník je určen pro převod šesti analogových signálů na datový signál.
· 6 vstupů: DC napětí, DC proud , Pt100, Pt1000, Ni100, Ni1000, termočlánek, ( po dohodě i jiné )
· 6 výstupních proudových signálů 4-20mA (vzájemně galvanicky odděleno)
· Vstupy jsou od sebe elektricky odděleny (analogový multiplex)
· Odporové senzory jsou zapojeny třívodičově nebo dvouvodičově
· A/D převod 16 bitů
· Výstupní signál v datové podobě po sběrnici RS 485 nebo RS 232 v měřených jednotkách
· Časová konstanta tlumení volitelná v rozsahu 0.3 s až 99 s
· Galvanické oddělení vstupů od napájecího napětí , galvanicky oddělená komunikace
· Jednoduchý komunikační protokol ASCII ( struktura příkazů odpovídá komunikaci ADVANTECH)
· Možnost protokolu MODBUS RTU nebo ARION (systémy AMIT)
· Každý převodník má svoji unikátní adresu , pri komunikaci odpovídá pouze na telegram, který tuto adresu
obsahuje ( možno zapojit až 32 převodníků na společnou sběrnici )
· Zobrazení naměřených údajů na displeji (různé módy)
· Limitní relé (sepnutí indikováno LED diodou)

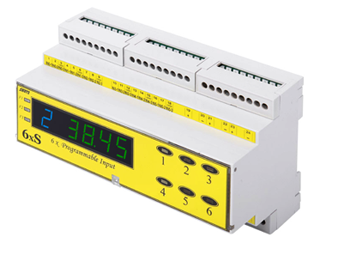

6xS je mikroprocesorem řízený měřicí převodník s digitálním zpracováním signálu. Vstupní signál je pomocí 16-bitového A/D převodníku převeden na digitální signál. Je určen k montáži na lištu DIN TS 35. Programově pomocí počítače PC lze nastavit měřicí rozsah a požadavek na linearizaci vstupního signálu. Standardně je dodáván v naprogramovaném stavu dle objednávky zákazníka.
Technické parametry
| Vstupní signál | viz tab. 1 |
| Výstupní signál | 6x proudová smyčka 4-20mA pasivní dvoudrát (galvanicky odděleny) |
| - napájení smyčky 9 až 30VDC | |
| - základní chyba 0,2% | |
| 6x relé 1 přepínací kontakt max 250VAC/6A | |
| - sepnutí signalizováno LED diodou | |
| Verze s displejem | trvalé zobrazení navoleného vstupu nebo automatické přepínaní vstupů v uživatelsky zadaném intervalu první pozice |
| zbylé 4 pozice | naměřená hodnota |
| Linearizace | realizována programově |
| Časová konstanta | 0.3 až 99 sec (volitelné programově) |
| Napájecí napětí převodníku | 16 až 30 VDC (verze s reléovým výstupem 24VDC) |
| Přenosová rychlost (základní) | nastavitelná |
Soubory ke stažení
6xS
Programovatelný měřicí převodník je určen pro převod šesti analogových signálů na datový signál.
· 6 vstupů: DC napětí, DC proud , Pt100, Pt1000, Ni100, Ni1000, termočlánek, ( po dohodě i jiné )
· 6 výstupních proudových signálů 4-20mA (vzájemně galvanicky odděleno)
· Vstupy jsou od sebe elektricky odděleny (analogový multiplex)
· Odporové senzory jsou zapojeny třívodičově nebo dvouvodičově
· A/D převod 16 bitů
· Výstupní signál v datové podobě po sběrnici RS 485 nebo RS 232 v měřených jednotkách
· Časová konstanta tlumení volitelná v rozsahu 0.3 s až 99 s
· Galvanické oddělení vstupů od napájecího napětí , galvanicky oddělená komunikace
· Jednoduchý komunikační protokol ASCII ( struktura příkazů odpovídá komunikaci ADVANTECH)
· Možnost protokolu MODBUS RTU nebo ARION (systémy AMIT)
· Každý převodník má svoji unikátní adresu , pri komunikaci odpovídá pouze na telegram, který tuto adresu
obsahuje ( možno zapojit až 32 převodníků na společnou sběrnici )
· Zobrazení naměřených údajů na displeji (různé módy)
· Limitní relé (sepnutí indikováno LED diodou)
6xS je mikroprocesorem řízený měřicí převodník s digitálním zpracováním signálu. Vstupní signál je pomocí 16-bitového A/D převodníku převeden na digitální signál. Je určen k montáži na lištu DIN TS 35. Programově pomocí počítače PC lze nastavit měřicí rozsah a požadavek na linearizaci vstupního signálu. Standardně je dodáván v naprogramovaném stavu dle objednávky zákazníka.
Technické parametry
| Vstupní signál | viz tab. 1 |
| Výstupní signál | 6x proudová smyčka 4-20mA pasivní dvoudrát (galvanicky odděleny) |
| - napájení smyčky 9 až 30VDC | |
| - základní chyba 0,2% | |
| 6x relé 1 přepínací kontakt max 250VAC/6A | |
| - sepnutí signalizováno LED diodou | |
| Verze s displejem | trvalé zobrazení navoleného vstupu nebo automatické přepínaní vstupů v uživatelsky zadaném intervalu první pozice |
| zbylé 4 pozice | naměřená hodnota |
| Linearizace | realizována programově |
| Časová konstanta | 0.3 až 99 sec (volitelné programově) |
| Napájecí napětí převodníku | 16 až 30 VDC (verze s reléovým výstupem 24VDC) |
| Přenosová rychlost (základní) | nastavitelná |
