Univerzální programovatelný převodník SUG2

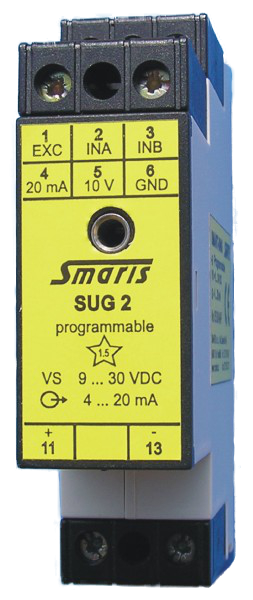

SUG2 nebo SU2 je mikroprocesorem řízený měřicí převodník s digitálním zpracováním signálu. Vstupní signál je pomocí 16-bitového A/D převodníku převeden na digitální signál, upraven dle požadavku uživatele a pomocí 16-bitového D/A převodu převeden na výstupní proudový signál 4 až 20 mA nebo jiný unifikovaný signál . Převodník SUG2 je vybaven galvanickým oddělením vstupního a výstupního signálu. Je určen k montáži na lištu DIN TS 35. Programově pomocí počítače PC lze nastavit typ vstupního signálu (Pt100, Pt1000, Ni100, Ni1000, termočlánek, reostat, potenciometr, napětí nebo proud), měřicí rozsah, požadavek na linearizaci vstupního signálu, případně požadavek na specifickou úpravu vstupního signálu (převod zadaný tabulkou apod.) . Výstupní signál může být
standardní 4 až 20 mA ,0 až 20 mA, 0 až 5V, 0 až 10V ( po dohodě jiný ), dále reverzní 20 až 4 mA. Standardně je dodáván v naprogramovaném stavu dle objednávky zákazníka. Pro naprogramování u zákazníka lze dodat příslušný software, pracující v prostředí WINDOWS, včetně programovacího rozhraní.
Programovatelný měřicí převodník je určen pro převod průmyslových signálů z odporového nebo napěťového snímače teploty, odporového snímače, napětí nebo proudu na unifikované průmyslové signály s galvanickým oddělením vstupního a výstupního signálu.
Inteligentní převodník nové generace, svou nízkou cenou konkuruje analogovým převodníkům
· Jeden typ převodníku pro všechna běžná odporová i termoelektrická čidla, napětí a proud ( DC )
· A/D převod 16 bitů, D/A převod 16 bitů
· Výstupní lineární signál 4 až 20 mA nebo 20 až 4 mA (pasivní dvoudrát)
· Možnost rozšíření výstupu na 0 až 20 mA, 0 až 5V nebo 0 až 10V
· Galvanické oddělení vstupu od výstupu (SUG2)
· Časová konstanta tlumení volitelná v rozsahu 0.3 s až 100 s
· Možnost uživatelské linearizace z vlastního souboru
· Možno použít jako galvanický oddělovač různých signálů na unifikované signály
· Přidány navíc dva unifikované vstupy: 0…20 mA (4…20 mA) a 0...10 V
Technické parametry
| Vstupní signál | viz tab. 1 |
| Zapojení snímače | viz obr.1 |
| Proud protékající odporovým snímačem | pulzně cca. 0,25 mA |
| Linearizace | realizována programově |
| Výstupní signál | 4 až 20 mA (možnost reverzace 20 až 4 mA) - po dohodě jiný |
| Indikace přerušení vedení nebo snímače | podproud < 3.9 mA nebo nadproud > 22 mA (max.proud 25mA) |
| (volba při zákaznické konfiguraci) | |
| Časová konstanta | 1 až 100 sec (volitelné programově) |
| Napájecí napětí převodníku | 9 až 30 VDC |
| Maximální hodnota zatěž. odp. v proud. smyčce | Rz = (Vs-9) / 0.020 [W, V] |
SUG2 nebo SU2 je mikroprocesorem řízený měřicí převodník s digitálním zpracováním signálu. Vstupní signál je pomocí 16-bitového A/D převodníku převeden na digitální signál, upraven dle požadavku uživatele a pomocí 16-bitového D/A převodu převeden na výstupní proudový signál 4 až 20 mA nebo jiný unifikovaný signál . Převodník SUG2 je vybaven galvanickým oddělením vstupního a výstupního signálu. Je určen k montáži na lištu DIN TS 35. Programově pomocí počítače PC lze nastavit typ vstupního signálu (Pt100, Pt1000, Ni100, Ni1000, termočlánek, reostat, potenciometr, napětí nebo proud), měřicí rozsah, požadavek na linearizaci vstupního signálu, případně požadavek na specifickou úpravu vstupního signálu (převod zadaný tabulkou apod.) . Výstupní signál může být
standardní 4 až 20 mA ,0 až 20 mA, 0 až 5V, 0 až 10V ( po dohodě jiný ), dále reverzní 20 až 4 mA. Standardně je dodáván v naprogramovaném stavu dle objednávky zákazníka. Pro naprogramování u zákazníka lze dodat příslušný software, pracující v prostředí WINDOWS, včetně programovacího rozhraní.
Programovatelný měřicí převodník je určen pro převod průmyslových signálů z odporového nebo napěťového snímače teploty, odporového snímače, napětí nebo proudu na unifikované průmyslové signály s galvanickým oddělením vstupního a výstupního signálu.
Inteligentní převodník nové generace, svou nízkou cenou konkuruje analogovým převodníkům
· Jeden typ převodníku pro všechna běžná odporová i termoelektrická čidla, napětí a proud ( DC )
· A/D převod 16 bitů, D/A převod 16 bitů
· Výstupní lineární signál 4 až 20 mA nebo 20 až 4 mA (pasivní dvoudrát)
· Možnost rozšíření výstupu na 0 až 20 mA, 0 až 5V nebo 0 až 10V
· Galvanické oddělení vstupu od výstupu (SUG2)
· Časová konstanta tlumení volitelná v rozsahu 0.3 s až 100 s
· Možnost uživatelské linearizace z vlastního souboru
· Možno použít jako galvanický oddělovač různých signálů na unifikované signály
· Přidány navíc dva unifikované vstupy: 0…20 mA (4…20 mA) a 0...10 V
Technické parametry
| Vstupní signál | viz tab. 1 |
| Zapojení snímače | viz obr.1 |
| Proud protékající odporovým snímačem | pulzně cca. 0,25 mA |
| Linearizace | realizována programově |
| Výstupní signál | 4 až 20 mA (možnost reverzace 20 až 4 mA) - po dohodě jiný |
| Indikace přerušení vedení nebo snímače | podproud < 3.9 mA nebo nadproud > 22 mA (max.proud 25mA) |
| (volba při zákaznické konfiguraci) | |
| Časová konstanta | 1 až 100 sec (volitelné programově) |
| Napájecí napětí převodníku | 9 až 30 VDC |
| Maximální hodnota zatěž. odp. v proud. smyčce | Rz = (Vs-9) / 0.020 [W, V] |
