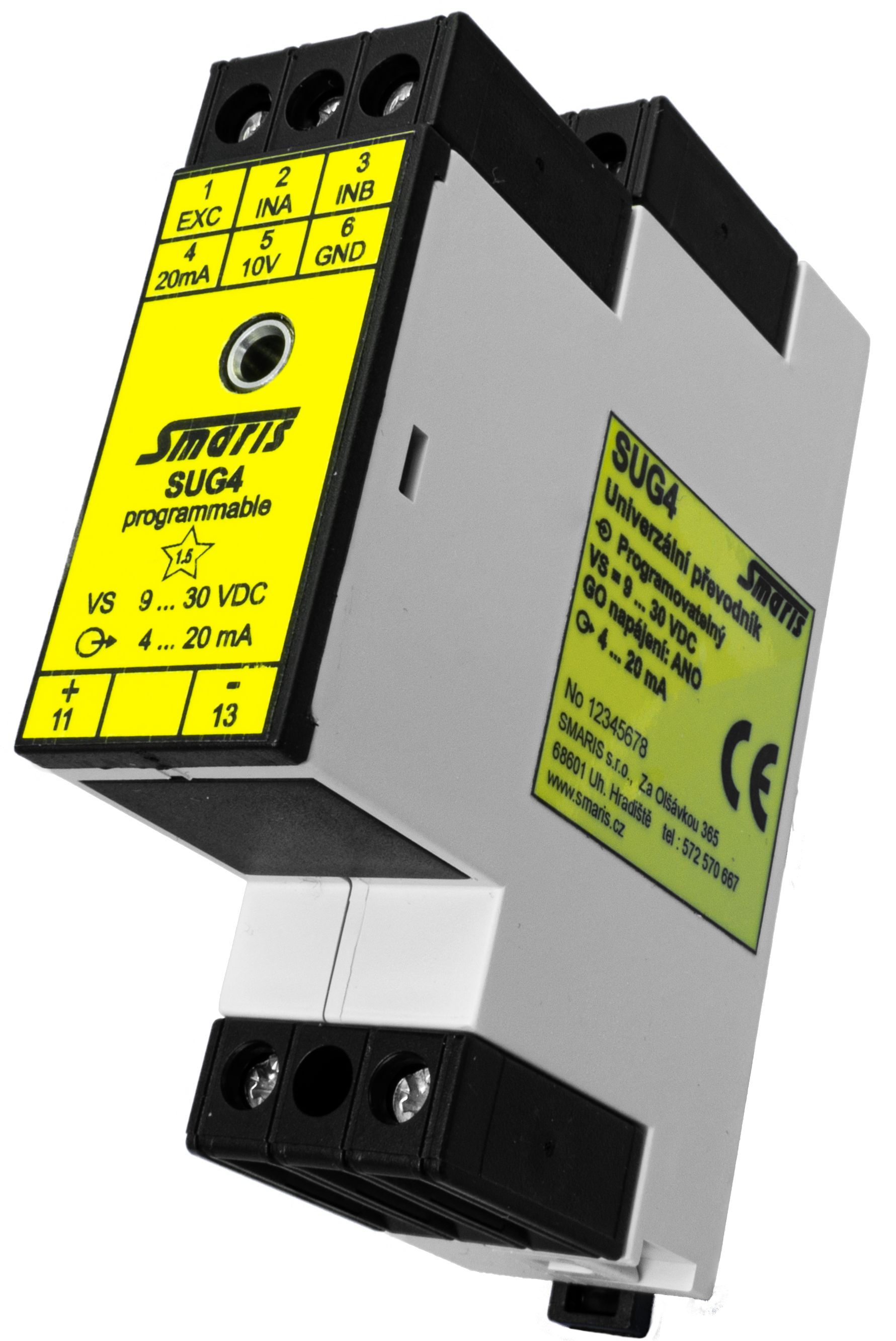

UNIVERZÁLNÍ PŘEVODNÍK SUG4
SUG4 je mikroprocesorem řízený měřící převodník s digitálním zpracováním signálu. Vstupní signál je pomocí A/D převodníku převeden na digitální signál, upraven dle požadavků uživatele a pomocí D/A převodníku převeden na výstupní proudový signál 4 ... 20mA, nebo jiný unifikovaný signál. Převodník SUG4 je vybaven galvanickým oddělením vstupního a výstupního signálu. Je určen k montáži na lištu DIN TS 35. Programově za pomoci PC lze nastavit typ vstupního signálu (Pt100, Pt1000, Ni100, Ni1000, Termočlánek, reostat, potenciometr, napětí, nebo proud), měřící rozsah, požadavek na linearizaci vstupního signálu, případně požadavek na specifickou úpravu vstupního signálu (převod zadaný tabulkou apod.). Výstupní signál může být standardní 4 ... 20mA, 0 ... 20mA, 0 ... 10V, 0 ... 5V, dále reverzní 20 ... 4mA. Standardně je dodáván v naprogramovaném stavu dle objednávky zákazníka. Pro naprogramování u zakázníka lze dodat příslušný software, pracující v prostředí Windows (XP – service pack 2 a novější), včetně programovacího rozhraní.
Technické parametry
| Vstupní signál: | Viz. tab. 1 |
| Zapojení snímače: | Viz. schéma zapojení |
| Proud protékající odporovým snímačem: | Pulzně cca. 100µA |
| Linearizace: | Realizována programově |
| Výstupní signál: | 4 ... 20mA (možnost reverzace 20 ... 4mA), po dohodě jiný |
| Indikace přerušení vedení, nebo snímače: | Podproud< 3.9mA, nebo nadproud > 21mA (max 25mA) |
| (Volba v zákaznické konfiguraci) | |
| Časová konstanta: | 1 ... 30sec (volitelné programově) |
| Napájecí napětí převodníku: | 9 ... 30VDC // 18 ... 30VDC pro jiný výstup než 4 ... 20mA |
| Maximální hodnota zatěž. Odp. V proud. smyčce: | Rz = (Vs-9) / 0.020 [Ω, V] |
| Vliv změny napájecího napětí (ČSN IEC 770): | <0,005 % / 1v *) |
| Vliv změny zatěžovacího odporu (ČSN IEC 770): | <0,005 % / 100 ohm *) |
| Galvanické oddělení vstup. a výstupního signálu: | elektrická pevnost 500V (50 Hz, 1s) |
| Dlouhodobá stabilita a drift převodníku: | 0,02 % / 500hodin *) |
