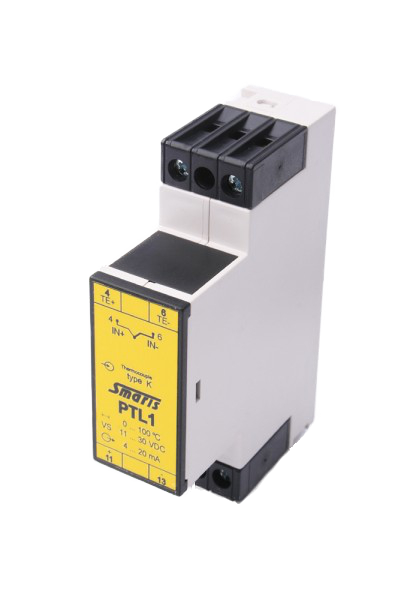

Termoelektrický převodník PTL1
Převodníky jsou určeny pro převod signálu z termoelektrických snímačů teploty (dle ČSN IEC 584) na průmyslové unifikované signály. Výstupní signál je lineární s průběhem termonapětí (není lineární s teplotou).
Signál z termočlánku je přiveden na vstup převodníku. Převodník umožňuje kompenzovat změnu teploty studeného konce termočlánku. Pro kompenzaci změny teploty studeného konce termočlánku je využit interní odporový snímač teploty Pt 100. Přerušení termočlánku je indikováno nadproudem výstupního signálu.(U převodníků s napěťovým výstupem je tato porucha indikována zvýšením výstupního napětí nad horní mez rozsahu.) Výstupem je některý z unifikovaných analogových signálů (viz dále), který je lineární s průběhem termonapětí.Tato řada převodníků není vybavena galvanickým odělením vstupního a výstupního signálu.
Technické parametry
| Vstupní signál | termočlánek, standardně typy B, J, K, S, (dle ČSN IEC 584-1) |
| Kompenzace studeného konce | Pt 100B |
| Výstupní signál | lineární s termonapětím (není lineární s měřenou teplotou), možno dodat provedení s některým z unifikovaných výstupů |
| dvouvodičové napájení 4 až 20 mA | |
| třívodičové napájení 0 až 20 mA, 0 až 5 V, 0 až 10 V, 4 až 20 mA | |
| Napájecí napětí | dvouvodičové napájení 4 až 20 mA 11 až 30 VDC |
| třívodičové napájení 19 až 30 VDC | |
| (ochrana proti přepólování napájecího napětí) | |
| Maximální hodnota zatěžovacího odporu v proudové smyčce | při VS = 24 VDC 600 Ohm (dvouvodič 4 až 20 mA) |
| při VS = 19 VDC 600 Ohm (třívodič 0 až 20 mA, 4 - 20 mA) | |
| Vliv změny napájecího napětí ( ČSN EN 60770) |
