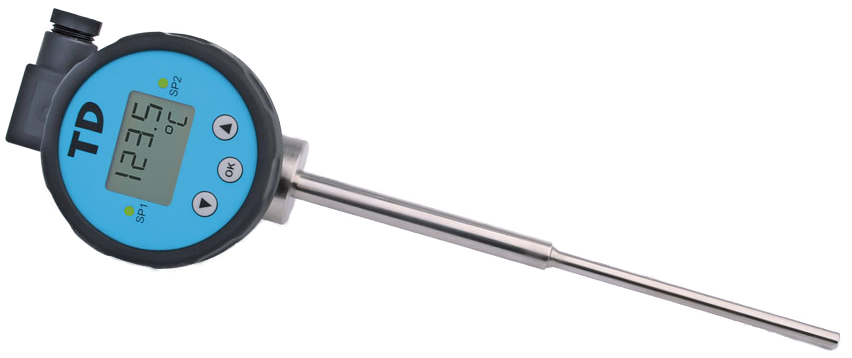

Teploměr s digitálním zobrazením TDx
Programovatelný převodník s displejem v hlavici
Různé varianty měřicích stonků a elektrických výstupů
U některých typů možnost limitních spinačů
Krytí IP65 , teplotní rozsah okolí -20°C až 70°C
Otočný displej i konektor
Určení:
TD jsou určeny na měření teploty a její zobrazení na LCD displeji.
Teploměry jsou vyráběny v 5 variantách :
TDi tato varianta je osazena programovatelným převodníkem do proudové smyčky 4 – 20 mA. Na přání je možná varianta s modulátorem FSK , která umožňuje komunikaci po napájecí smyčce pomocí některých příkazů protokolu HART®. Tlačítka umožňují nastavit některé parametry proudové smyčky a zobrazení na displeji (např. jednotku teploty).
TDu varianta s napěťovým výstupem 0 – 10 V nebo 0 – 5 V (třívodičové připojení). Pomocí tlačítek je možné nastavit parametry napěťového výstupu nebo jednotky na displeji. Na přání možno doplnit 2 spínací polovodičové spínače.
TDs varianta pouze se spínacími bezkontaktními spínači 30V/500mA. Pomocí tlačítek je možné nastavit parametry spínání i jednotky na displeji.
TDb je varianta s bateriovým napájením. Nemá analogový ani spínací výstup. Teploměr se nachází zpravidla ve sleep módu a zobrazení na displeji se objeví asi na 10 sec. Také v tomto provedení je možné volit některé parametry zobrazení na displeji , jako jednotka teploty nebo zobrazení minimální nebo maximální hodnoty.
TDd varianta se sériovým digitálním výstupem RS232 nebo RS485 (třívodičové zapojení). Tato varianta umožňuje použití 1 spínače. Komunikační protokol je ASCII nebo MODBUS RTU.
Technické parametry
| Napájecí napětí (Vs) | 9 až 30 V= pro 2 vodič ( Tdi) 15 až 30 V= pro 3 vodič ( TDu,TDs,TDd) |
| Zatěžovací odpor | < (Vs – 9V) / 0,02 pro 2 vodič > 10 kΩ pro 3 vodič |
| Standardní měřicí rozsahy | -50 až + 150°C -50 až +400 °C |
| Rozsah zobrazení | 4 ½ místa , bargraf |
| Vliv změny napájecího napětí (ČSN EN 60770) | < 0,005 % / 1V |
| Chyba čidla | viz standard Pt100 A nebo Pt100 B |
| Chyby převodníku (ČSN EN 60770) | základní 0,15 % |
| opakovatelnost 0,05 % | |
| hystereze 0,03 % | |
| linearita 0,25 % | |
| Teplotní závislosti (ČSN EN 60770) | chyba nuly 0,15 % / 10 K (pro rozsah 0 až 70°C) |
| chyba rozpětí 0,15% / 10 K (pro rozsah 0 až 70C) | |
| Rozsah analogových výstupů | nastavitelný pomocí tlačítek a displeje - min. rozpětí 20% standardního rozsahu |
| Časová odezva | standard ( proudící voda, 0,4 m s-1 ) < 7 s |
| rychlá odezva (proudící voda, 0,4 m s-1) < 4 s | |
| Konstanta tlumení | programovatelná 0 až 100 s |
| Teplota okolního prostředí | -30 až +70°C |
| Relativní vlhkost | < 95 % (bez kondenzace) |
| Krytí | IP 65 |
| Materiál stonku | nerez 17 240 |
| Materiál krabičky | PA 6.6, polykarbonát |
| EMC ( elektromagnetická kompatibilita ) | ČSN EN 61 000 - 4 – 3 ( vf.pole, úroveň 3) , kritérium B |
| ČSN EN 61 000 - 4 – 6 (rušení po vedení,úroveň 2) , kritérium A | |
| ČSN EN 61 000 - 4 – 6 (rušení po vedení,úroveň 3) , kritérium B |
Soubory ke stažení
