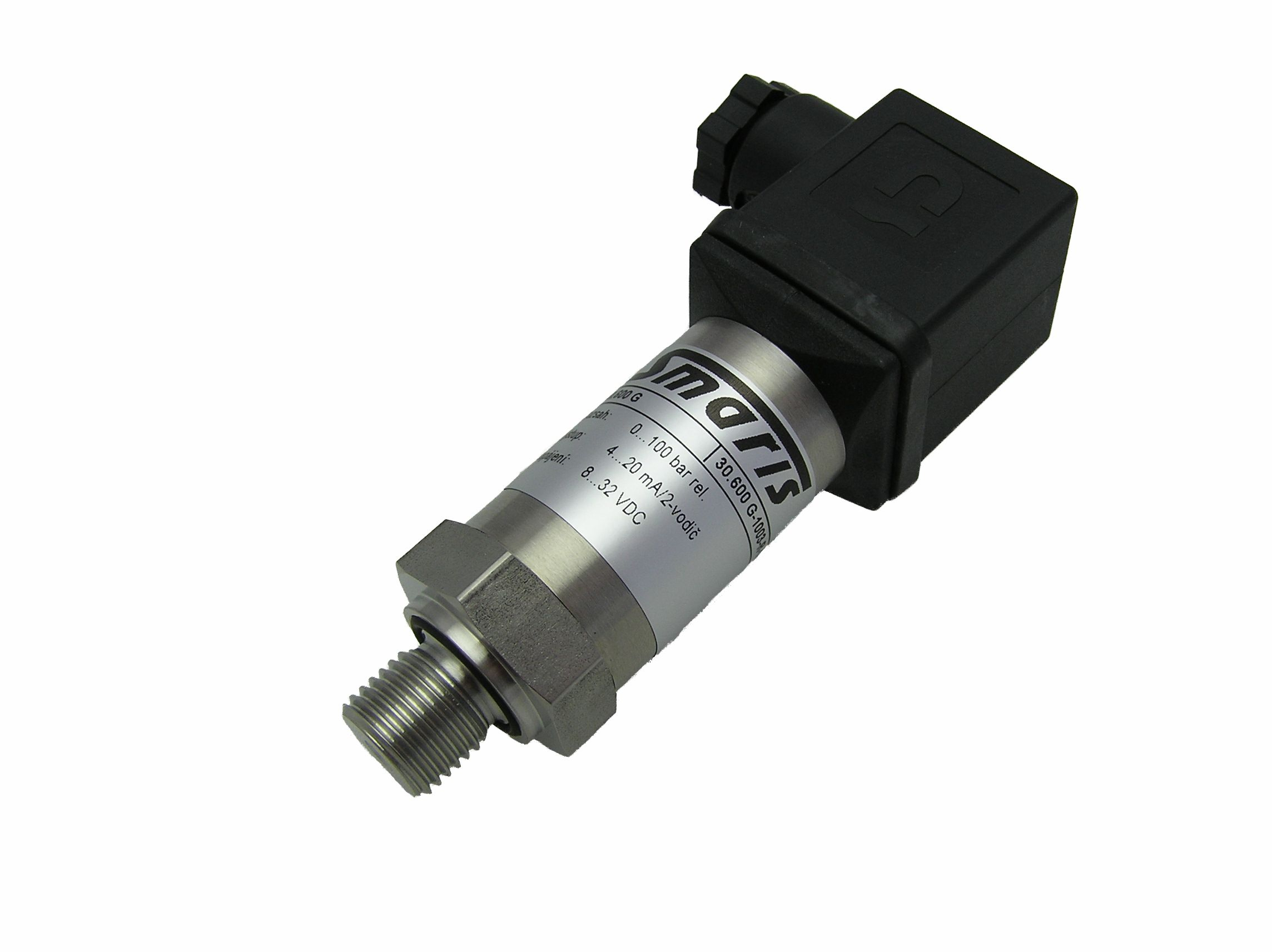

Snímač tlaku 30.600G

Použití

► stavba strojů a zařízení

► univerzální průmyslové použití

Přednosti

► keramický senzor

► přesnost podle IEC 60770: 1 % FSO

► rozsahy jmenovitých tlaků
od 0 … 1,6 bar do 0 … 250 bar

Kód: 30600G Cena od: 2 150 Kč bez DPH Dostupnost: Do 15 pracovních dnů

Technické parametry

Rozsahy tlaku
Jmenovitý tlak relativní [bar]	1,6	2,5	4	6	10	16	25	40	60	100	160	250
Přetížení [bar]	5	5	12	12	20	50	50	120	100	200	400	400
Destrukční tlak ≥ [bar]	7	7	15	15	25	70	70	150	150	250	500	500
Odolnost proti podtlaku	neomezená

Výstupní signál / Napájení
Standard	2vodič: 4 ... 20 mA / U_B = 8 ... 32 V_DC
Varianty	3vodič: 0 ... 10 V / U_B = 14 ... 30 V_DC 3vodič poměrový: 10…90 % U_S / U_S = 2,7…5 V_DC
Parametry elektrického výstupu
Přesnost ¹	≤ ± 1 % FSO
Max. možná zátěž	2vodič: R_max= [(U_B – U_{B min}) / 0,02] Ω 3vodič: R_min = 10 kΩ
Vnější vlivy	napájení: 0,05 % FSO / 10 V zátěž: 0,05 % FSO / kΩ
Časová odezva	2vodič: £ 10 ms 3vodič: £ 3 ms
Rychlost měření	1 kHz
¹odchylka charakteristiky dle IEC 60770 (nelinearita, hystereze, opakovatelnost)
Chyba vlivem teploty (offset a rozpětí) / Rozsah provozních teplot
Chyba vlivem teploty	≤ ± 0,5 % FSO / 10 K (typ.) v kompenzovaném pásmu -25 ... 85 °C
Povolené teploty	médium: -25 ... 125 °C elektronika / okolí: -25 ... 85 °C skladování: -40 ... 85 °C
Elektrická odolnost
Ochrana proti zkratu	trvalá 3vodič poměrový: žádná
Ochrana proti přepólování	Při přepólování bez poškození, ale také bez funkce.
Elektromagnetická slučitelnost	vyzařování a odolnost proti rušení podle EN 61326
Mechanická odolnost
Vibrace	10 g, 25 Hz … 2 kHz dle DIN EN 60068-2-6
Rázy	500 g / 1 ms dle DIN EN 60068-2-27

Materiály
Tlaková přípojka / Pouzdro	nerezová ocel 1.4301 (304)
Těsnění v kontaktu s médiem	FKM jiné po dohodě
Oddělovací membrána	keramika Al₂O₃ 96 %
Části v kontaktu s médiem	tlaková přípojka, těsnění, oddělovací membrána
Další parametry
Hmotnost	asi 120 g
Odběr proudu	2vodič: max. 25 mA 3vodič poměrový: typ. 1,5 mA 3vodič napětí: typ. 7 mA (zkratový proud: max. 20 mA)
Dlouhodobá stabilita	≤ ± 0,3 % FSO / rok při referenčních podmínkách
Životnost	> 100 x 10⁶ cyklů
Shoda CE	EMV - směrnice: 2004/108/ES tlaková zařízení - směrnice: 97/23/ES (modul A) ²
²Použití této směrnice je omezeno pouze na přístroje s maximálním povoleným přetlakem > 200 bar.
