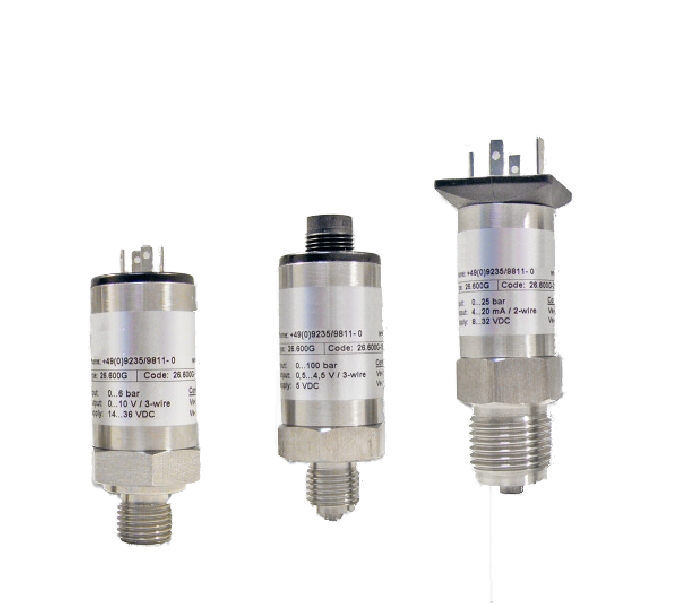

Snímač tlaku 26.600 G

Použití

► Stavba strojů a zařízení

► Universální průmyslové použití

Přednosti

► Keramický sensor

► Přesnost dle IEC 60770:
0,5 % FSO

► Jmenovitý rozsah od
0 …1 bar do 0 … 400 bar

► Na přání: odmaštěné provedení

Kód: 26600G Cena od: 2 200 Kč bez DPH Dostupnost: Do 15 pracovních dnů

Technické parametry

Rozsahy tlaků
Jmenovitý tlak rel. [bar]	-1…0 ¹	1	1,6	2,5	4	6	10	16		25	40	60	100	160	250	400
Jmenovitý tlak abs. [bar]	-	1	1,6	2,5	4	6	10	16		25	40	60	100	160	250	400
Přetížení [bar]	3	3	4	4	10	10	20	40		40	100	100	200	400	400	650
Destrukční tlak [bar]	4	4	5	5	12	12	25	50		50	120	120	250	450	450	700
Odolnost proti podtlaku	neomezená
¹u tohot rozsahu je přesnost ≤ 1 % FSO
Výstupní signál / napájení
Standard	2-vodič: 4 ... 20 mA / U_B = 8 ... 32 V_DC
Varianty	3-vodič: 0 ... 10 V / U_B = 14 ... 30 V_DC 3-vodič poměrový: U_S = 0,5 … 4,5 V / U_B = 5 ± 0,5 V_DC
Parametry elektrického výstupu
Přesnost	IEC 60770 ²: ≤ ± 0,5 % FSO								BFSL: ≤ ± 0,25 % FSO
Max. možná zátěž	2-vodič: R_max= [(U_B – U_{B min}) / 0,02] Ω 3-vodič: R_min = 10 kΩ
Vnější vlivy	napájení: 0,05 % FSO / 10 V zátěž: 0,05 % FSO / kΩ
Časová odezva	2-vodič: ≤ 10 ms 3-vodič: ≤ 3 ms
Rychlost měření	1 kHz
²odchylka charakteristické linie dle IEC 60770 – nastavení rozhraní (nelineárnost, hysteréznost, reprodukovatelnost)
Chyba vlivem teploty (nula a rozpětí) / Provozní a skladovací podmínky
Chyba vlivem teploty	≤ ± 0,3 % FSO / 10 K v kompenzovaném pásmu -25 ... 85 °C
Provozní rozsah teplot	médium: -25 ... 125 °C elektronika / okolí: -25 ... 85 °C skladování: -40 ... 85 °C
Elektrická odolnost
Ochrana proti zkratu	trvalá 3-vodič poměrový: žádná
Ochrana proti přepólování	při přepólování bez poškození, ale také bez funkce
Elektromagnetická slučitelnost	vyzařování a odolnost proti rušení podle EN 61326
Mechanická odolnost
Vibrace	10 g, 25 Hz … 2 kHz dle IEC 68-2-6
Rázy	500 g / 1 ms dle IEC 68-2-27

Materiály
Tlaková přípojka / Pouzdro	nerez (ocel) 1.4301
Těsnění v kontaktu s mediem	FKM jiné na přání
Oddělovací membrána	keramika Al₂O₃ 96 %
Díly v kontaktu s mediem	tlaková přípojka, těsnění, oddělovací membrána
Další parametry
Hmotnost	asi 120 g
Odběr	2-vodič: max. 25 mA 3-vodič poměrový: typ. 1,5 mA 3-vodič napětí: typ. 5 mA (zkratový proud: max. 20 mA)
Životnost	> 100 x 10⁶ cyklů
CE-shoda	EMV- směrnice: 2004/108/EG směrnice pro tlaková zařízení: 97/23/EG (Modul A) ³
³Použití této směrnice je omezeno pouze na přístroje s maximálním povoleným přetlakem > 200 bar.
