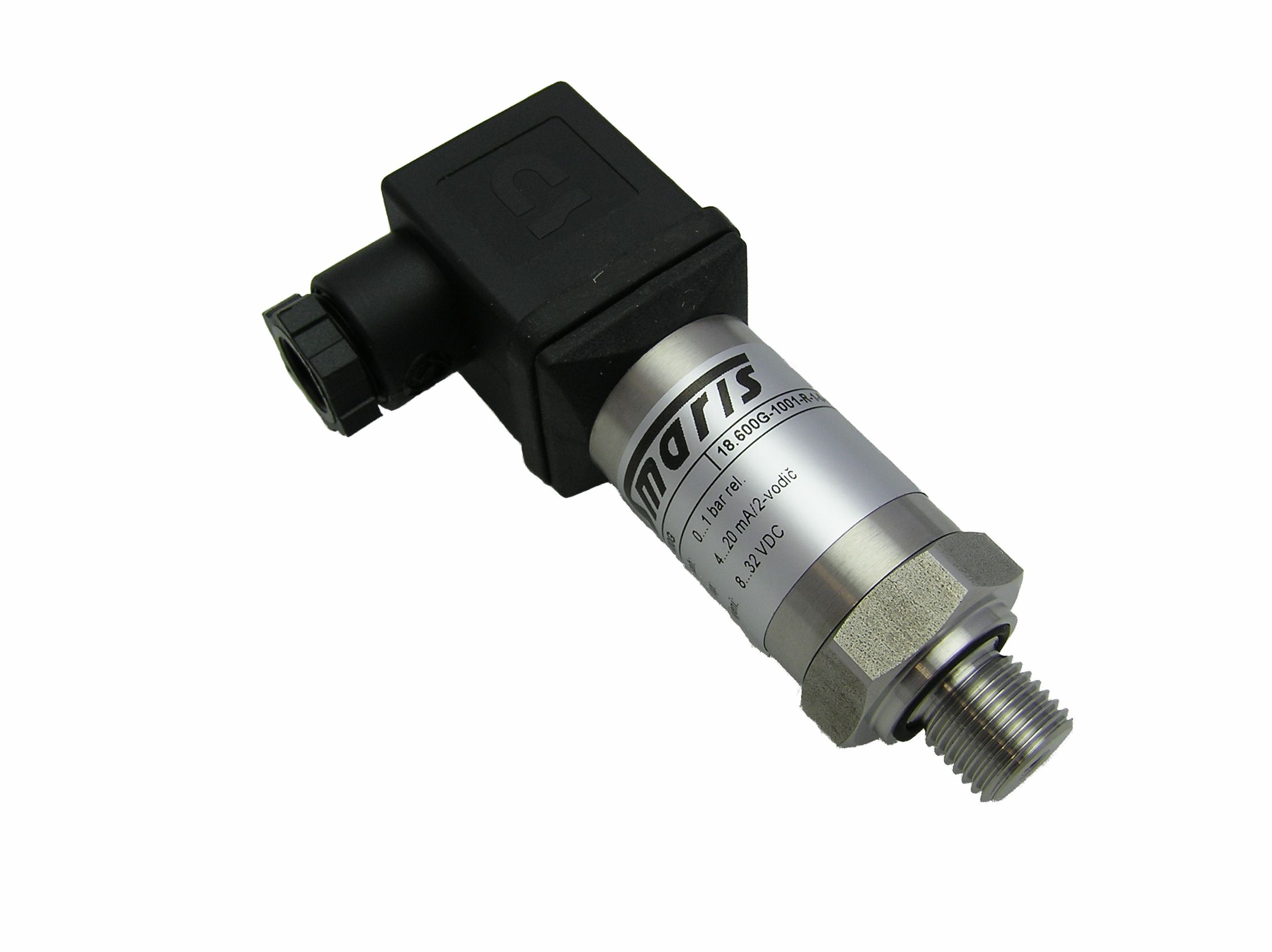

Snímač tlaku 18.600 G

Použití

► podtlaková technika

► pneumatická zařízení

Vlastnosti

► nerezový senzor bez oddělovací membrány

► přesnost podle IEC 60770:

0,5 % FSO

► rozsahy jmenovitých tlaků
od 0 … 100 mbar do 0 … 6 bar

Kód: 18600G Cena od: 2 600 Kč bez DPH Dostupnost: Do 15 pracovních dnů

Technické parametry

Rozsahy tlaku
Jmenovitý tlak relativní [bar]	-1 … 0	0,1	0,25	0,4	0,6	1	1,6	2,5	4	6
Přetížení [bar]	3	0,5	1	1	3	3	6	10	10	20

Výstupní signál / Napájení
Standard	2vodič: 4 ... 20 mA / U_B = 8 ... 32 V_DC
Varianty	3vodič: 0 ... 10 V / U_B = 14 ... 30 V_DC 3vodič poměrový: 10…90 % U_S / U_S = 2,7…5 V_DC
Parametry elektrického výstupu
Přesnost ¹	£ ± 0,5 % FSO
Max. možná zátěž	2vodič: R_max = [(U_B – U_{B min}) / 0,02] W 3vodič: R_min = 10 kW
Vnější vlivy	napájení: 0,05 % FSO / 10 V zátěž: 0,05 % FSO / kW
Časová odezva	2vodič: £ 10 ms 3vodič: £ 3 ms
Rychlost měření	1 kHz
¹odchylka charakteristiky dle IEC 60770 (nelinearita, hystereze, opakovatelnost)
Chyba vlivem teploty (nula a rozpětí)
Jmenovitý tlak P_N [bar]	-1 … 0	£ 0,4	> 0,4
Tolerance [% FSO]	£ ± 1	£ ± 1	£ ± 0,75
V kompenzovaném pásmu [°C]	0 … 70		-20 … 85
Povolené teploty
Provozní rozsah teplot	médium: -25 … 125 °C elektronika / okolí: -25 ... 85 °C skladování: -40 ... 85 °C
Elektrická odolnost
Ochrana proti zkratu	trvalá
Ochrana proti přepólování	při přepólování bez poškození, ale také bez funkce
Elektromagnetická slučitelnost	vyzařování a odolnost proti rušení podle EN 61326
Mechanická odolnost
Vibrace	20 g, 25 Hz … 2 kHz dle DIN EN 60068-2-6
Rázy	500 g / 1 m dle DIN EN 60068-2-27

Materiály
Tlaková přípojka / pouzdro	nerezová ocel 1.4301 (304)
Těsnění	FKM
Senzor	nerezová ocel 1.4404 (316L), křemík, sklo, epoxy nebo RTV
Části v kontaktu s médiem	tlaková přípojka, těsnění, senzor
Další parametry
Povolená média		stlačený vzduch, neagresivní plyny
Proudový odběr		2vodič: max. 25 mA 3vodič napětí: max. 7 mA (zkratový proud: max. 20 mA)
Shoda CE		EMV směrnice: 2004/108/ES
