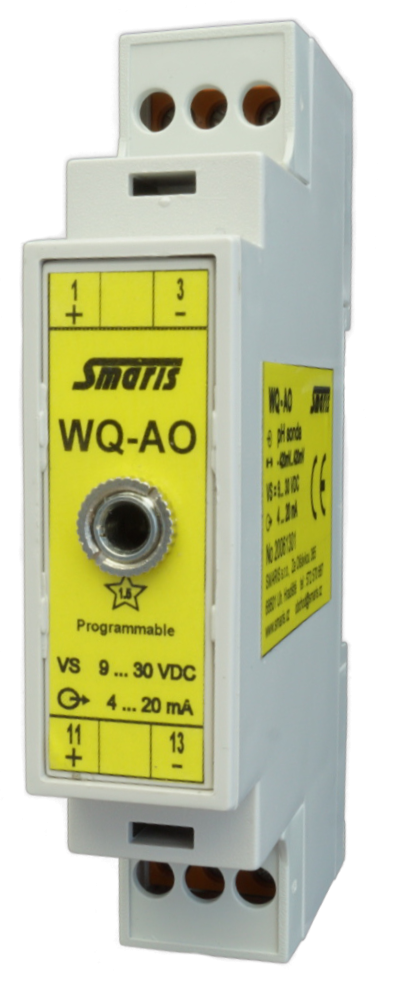

Programovatelný převodník WQ-AO
Programovatelný převodník WQ je určen pro měření pH, redoxu, chloru, kyslíku a jiných sond. Modul vstupní signál z elektrod sondy, převádí na unifikovaný analogový signál. Výstupní signál je analogový 4...20 mA (pasivní proudová smyčka), 0 …20mA nebo 0…10V. Pomocí konfiguračního programu na PC je možno nastavit dolní a horní mez měřeného rozsahu a provést kalibraci za použití kalibračních roztoků. Měřicí převodník WQ je vybaven galvanickým oddělením vstupního a výstupního signálu. Je určen k montáži na lištu DIN TS 35.
Technické parametry
| Vstupní signál: | ||
| WQ-PH | -420mV ... 420mV |
Jednobodová, nebo dvoubodová kalibrace |
| WQ-ORP - redox | -1000mV ... 1000mV | Jednobodová kalibrace |
| WQ-O2 - kyslík | 0mV ... 200mV | Jedno, nebo dvoubodová kalibrace + komp. hloubky |
| WQ-Cl2 - chlor | 0mV ... 600mV | Jedno, nebo dvoubodová kalibrace |
| Maximální vstupní signál: -1200mV ... 1200mV | ||
| Zapojení vstupních svorek: | kladný pól elektrody = měřící elektroda svorka č.1 (jádro kabelu) | |
| záporný pól elektrody = referenční elektroda svorka č.2 (plášť kabelu) | ||
| Zapojení výstupních svorek: |
|
|
| Napájecí napětí převodníku: |
|
|
| Maximální hodnota zátěž. odp. v proud. smyčce: | Rz = (Vs-9) / 0,020 [ohm, V] | |
| Vliv změny zatěžovacího odporu (ČSN EN 60770): | < 0,005 % / 100 ohm *) | |
| Vliv změny napájecího napětí (ČSN EN 60770): | < 0,005 % / 1V *) | |
| Přesnost měření základní (ČSN EN 60770): | <0,5% *) | |
| Teplotní závislost převodníku (ČSN 60770): | max. 0,05% / 10k *) | |
| GO vstupního a výstupního signálu, elektrická pevnost: | 500V (50Hz, 1s) | |
| Dlouhodobá stabilita a drift převodníku: | 0,02 % / 500 hodin | |
