Programovatelný převodník SLMG

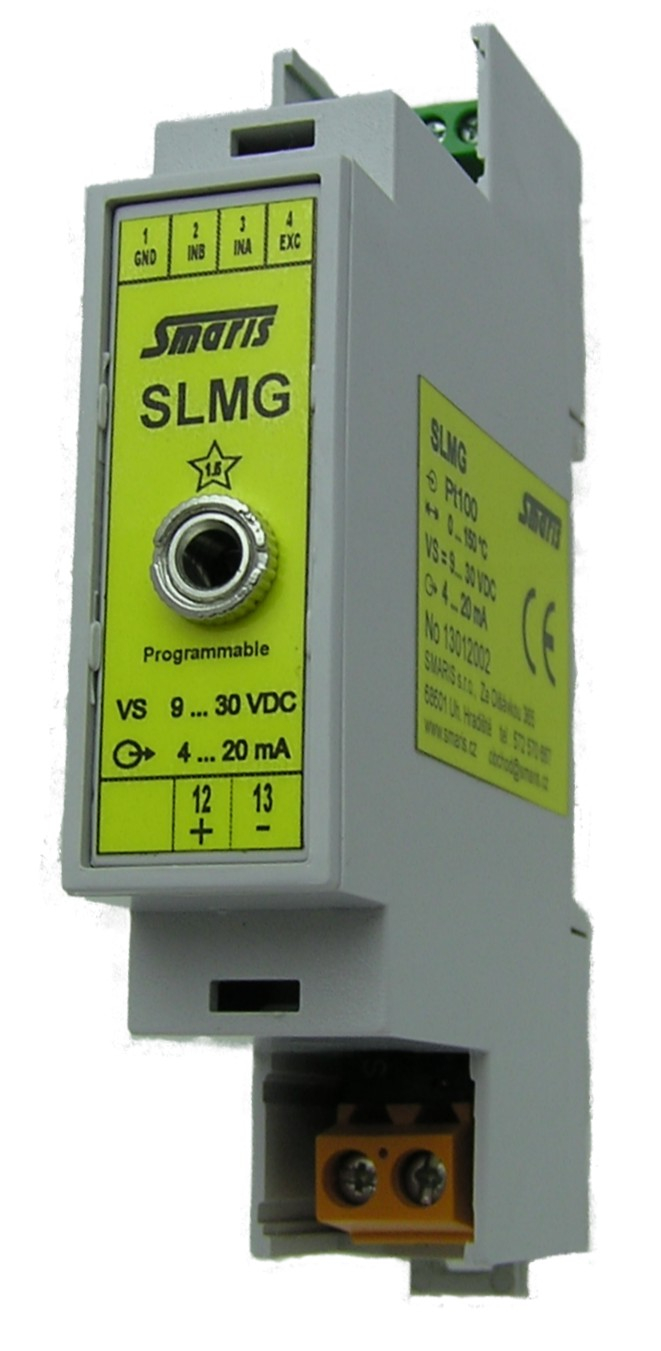

SLMG je mikroprocesorem řízený měřicí převodník s digitálním zpracováním signálu. Vstupní signál je pomocí 24-bitového A/D převodníku převeden na digitální signál, upraven dle požadavku uživatele. Pomocí 14-bitového D/A převodu je změřená hodnota převedena na výstupní proudový signál 4 až 20 mA. Tento převodník je určen k montáži na lištu DIN. Programově pomocí počítače PC lze nastavit typ vstupního signálu (např. Pt100, Pt1000, Ni100, Ni1000, termočlánek), rozsah vstupního signálu pro proudový výstup, požadavek na linearizaci vstupního signálu, případně požadavek na specifickou úpravu vstupního signálu (převod zadaný tabulkou apod.) . Výstupní signál může být standardní 4 až 20 mA nebo reverzní 20 až 4 mA. Standardně je dodáván v naprogramovaném stavu dle objednávky zákazníka. Pro naprogramování u zákazníka lze dodat příslušný software, pracující v prostředí WINDOWS, včetně programovacího rozhraní.
Technické parametry
| Vstupní signál: | viz tab. 1 |
| Zapojení snímače: | viz obr.1 |
| Proud protékající odporovým snímačem: | cca. 0,2 mA |
| Linearizace: | realizována programově |
| Výstupní signál: | 4 až 20 mA (možnost reverzace 20 až 4 mA) |
| Indikace přerušení vedení nebo snímače: | podproud < 3.9 mA nebo nadproud > 22 mA |
| Časová konstanta: | 0.3 až 30 sec (volitelné programově) |
| Napájecí napětí převodníku: | 9 až 30 VDC |
| Maximální hodnota zatěž. odp. v proud. smyčce: | Rz = (Vs-9) / 0.020 [W, V] |
| Galvanické oddělení vstup/výstup : | 1,5 kV AC 1 minuta |
| Vliv změny napájecího napětí (ČSN EN 60770): | <0,005 % / 1V |
| Vliv změny zatěžovacího odporu (ČSN EN 60770): | <0,005 % / 100 W |
