PŘEVODNÍK VODIVOSTI MV2

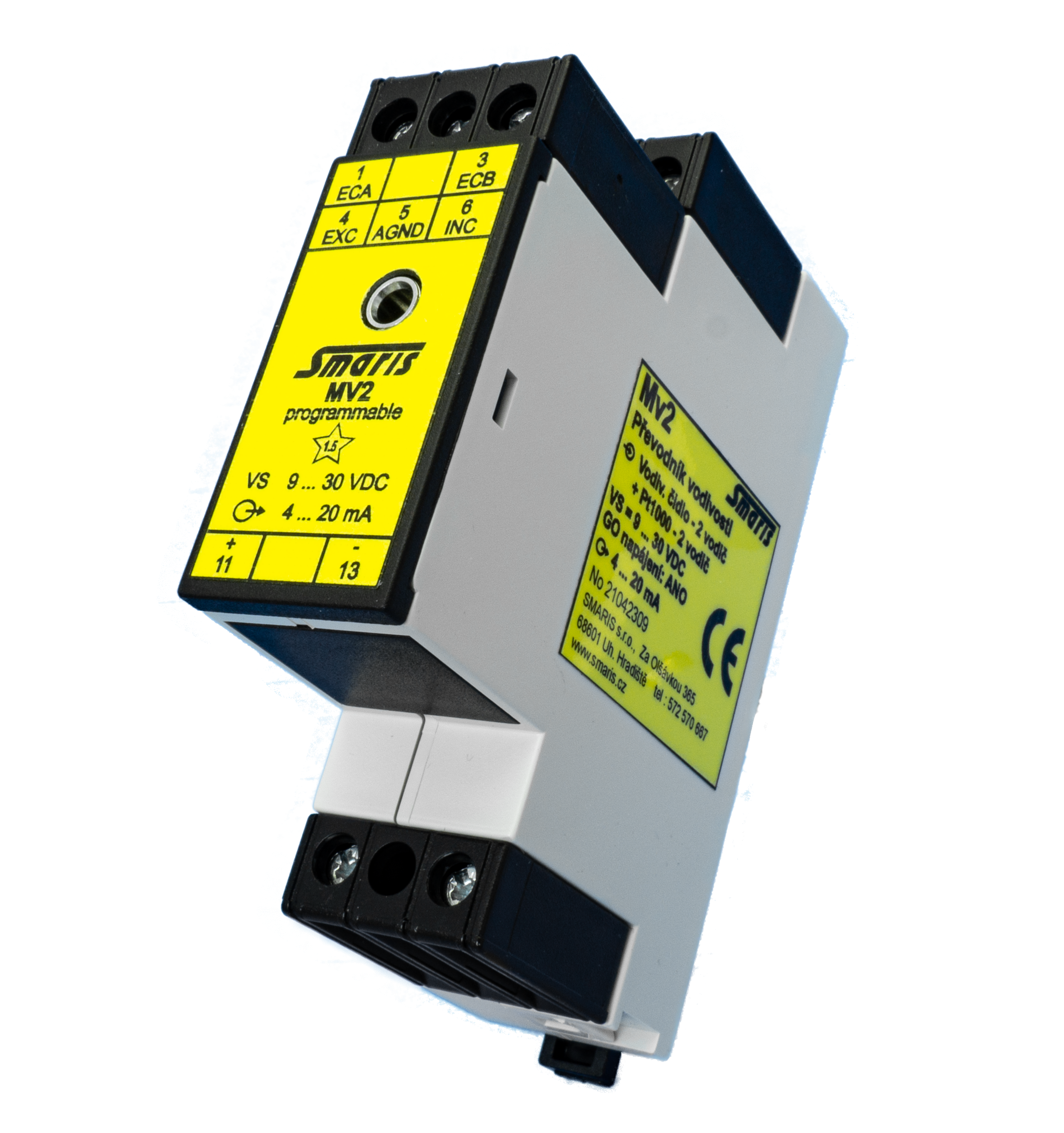

Programovatelný převodník MV2 je určen pro měření vodivosti kapalin. Vstupní signál se získává z vodivostních sond různých provedení (platinová, nerezová, uhlíková vodivostní sonda). Vodivostní sonda se připojuje dvouvodičově, čidlo pro teplotní kompenzaci lze připojit dvou, nebo třívodičově. Výstupní signál je analogový 4 ... 20mA, 0 ... 20mA, 0 ... 10V, 0 ... 5V. Pomocí konfiguračního programu na PC je možno nastavit dolní a horní mez měřeného rozsahu, konstantu sondy, typ teplotního čidla pro kompenzaci změny teploty měřeného roztoku, teplotní koeficient a referenční teplotu měřeného roztoku. Dále lze provést kalibraci celého měřícího systému i se sondou vodivosti. Po převedení na digitální signál a přepočtu, je signál upraven dle požadavku uživatele na výstupní proudový signál 4 ... 20mA, nebo jiný unifikovaný signál. Měřící převodník MV2 je vybaven galvanickým oddělením vstupního a výstupního signálu a je určen k montáži na lištu DIN TS 35. Pro naprogramování u zákazníka lze dodat příslušný software, pracující v prostředí windows (XP – service pack2 a novější), včetně programovacího rozhraní.
Technické parametry
Vstupní signál: | vodivostní sonda (platinová, uhlíková, nerezová) |
Zapojení snímače: | viz. Obrázek |
Výstupní signál: | 4 ... 20mA (0 ... 10V, 0 ... 5V, 0 ... 20mA) |
Napájecí napětí převodníku: |
9 ... 30VDC // 18 ... 30VDC pro jiný výstup než 4 ... 20mA |
Maximální hodnota zatěž. Odporu v proudové smyčce: |
Rz = (Vs-9) / 0.020 [ohm, V] |
Vliv změny napájecího napětí (ČSN EN 60770): | <0,005 % / 1v *) |
Vliv změny zatěžovacího odporu (ČSN EN 60770): | <0,005 % / 100 ohm *) |
Přesnost měření základní (ČSN EN 60770): | <2 % *) |
Teplotní závislost převodníku (ČSN EN 60770): | max. 0,02 % / K *) |
Galvanické oddělení vstup. a výstupního signálu: | elektrická pevnost 500V (50 Hz, 1s) |
Dlouhodobá stabilita a drift převodníku: | 0,02 % / 500hodin *) |
*) chyby uvedené v procentech jsou vstaženy k rozpětí. |
