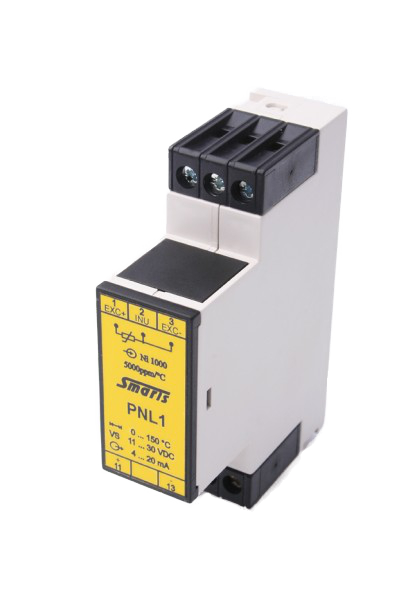

Převodník Ni1000 - PNL1

Vstupní senzor Ni1000 (Ni 100, 200, 500, 2000) (6180 ppm, po dohodě 5000 ppm)
Připojení senzoru 2 nebo 3 vodičově
Linearizace
Provedení na lištu, na stěnu nebo do hlavice
Výstupní signál 4-20 mA (proudová smyčka),
0-20 mA, 0-5 V, 0-10 V (třívodičové připojení výstupu)
Standardní signalizace poruchy senzoru nadproudem nebo podproudem

Převodníky jsou určeny pro převod signálu z odporových vysílačů teploty Ni1000 (TK6180 ppm/°C, 5000 ppm/°C) na průmyslové unifikované signály. Výstupní signál je lineární s teplotou.

Signál z odporového vysílače je přiveden na vstup převodníku. Pro kompenzaci odporu přívodů je možno zvolit buď třívodičové připojení snímače nebo dvouvodičové připojení snímače s pomocnou kompenzační smyčkou (viz obrázek).
Výstupem je některý z unifikovaných analogových signálů (viz dále), který je lineární s teplotou. Tato řada převodníků není vybavena galvanickým oddělením vstupního a výstupního signálu.

Kód: PNL1 Cena od: 1 190 Kč bez DPH Dostupnost: Do 15 pracovních dnů

Technické parametry

Vstupní signál	Odporový snímač teploty Pt 100 (dle ČSN IEC 751), Ni1000 (TK6180 ppm/°C, 5000 ppm/°C) ,jiné po dohodě
Zapojení snímače	Třívodičově (vliv odporu přívodů max 0,02 % / 1 Ohm)
	Dvouvodičově s kompenzační smyčkou (vliv odporu přívodů max 0,04 % / 1 Ohm)
Proud protékající snímačem	cca 0,1 mA (Ni1000)
Standardní měřicí rozsahy	-50 až + 50°C
	-50 až +150°C
	-20 až + 60°C
	-20 až +140°C
	0 až + 50°C
	0 až +100°C
	0 až +150°C
	0 až +200°C
	0 až +250°C
	0 až +300°C
	0 až +400°C
	0 až +500°C
	0 až +600°C
Výstupní signál	lineární s teplotou, možno dodat provedení s některým z unifikovaných výstupů
- dvouvodičové napájení	4 až 20 mA
- třívodičové napájení	0 až 20 mA, 0 až 5V, 0 až 10V, 4 až 20 mA
Napájecí napětí	dvouvodičové napájení 4 až 20 mA 11 až 30 VDC
	třívodičové napájení 19 až 30 VDC
	(ochrana proti přepólování napájecího napětí)
Maximální hodnota zatěžovacího odporu v proudové smyčce	při VS = 24 VDC 600 Ohm (dvouvodič 4 až 20 mA)
	při VS = 19 VDC 600 Ohm (třívodič 0 až 20 mA, 4 - 20 mA)

Soubory ke stažení

Ni1000 - PNL1 Datasheet převodníku pro Ni senzory PNL1
