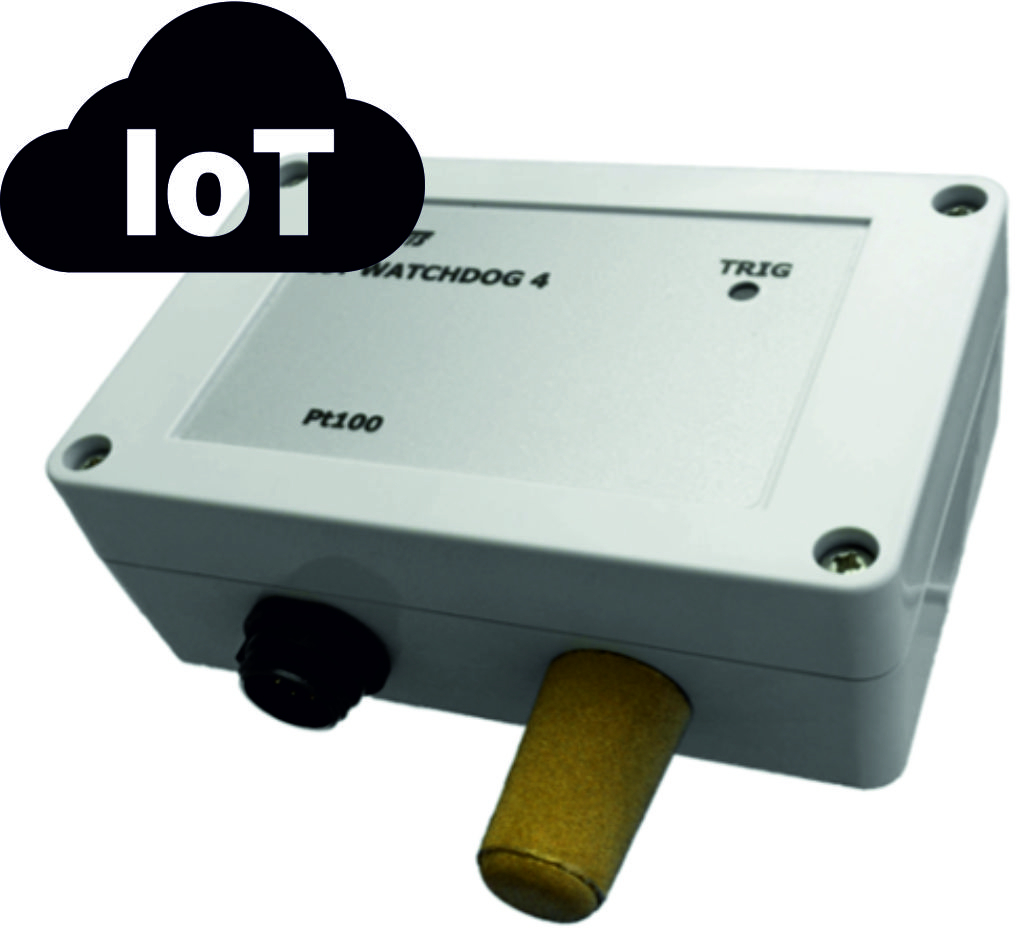

IoT WATCHDOG WD4
- Dálkové nastavení měřícího intervalu
- Možnost interního senzoru teploty a vlhkosti
- Napájení lithiovou baterií (1x nebo 2x 2600 mAh/3.6 V) nebo externím zdrojem 5 V DC
- Integrovaná vnitřní anténa, po dohodě externí
WD4-DS - jednotka pro měření teploty senzorem DALLAS
WD4-RS485 - jednotka s komunikací RS485
WD4-PT100 - jednotka pro měření teploty senzorem Pt100
WD4-WQ - jednotka pro měření pH, ORP, O2, Cl2, Ca2+, CN-, Cl-, Nh4-
Technické parametry
TECHNICKÉ PARAMETRY WD4-DS
| Teplotní měřící rozsah |
-40 až 75 °C, přesnost v rozsahu -10 až 75 °C lepší než přibližně 0,5 °C |
|
|
Senzory jsou kalibrovatelné a identifikovatelné (64 bitové sériové číslo, které se čte zárověň s měřenou teplotou) Provedení a délka kabelu externího senzoru teploty podle přání Modul může být vybaven interním senzorem teploty a vlhkosti |
TECHNICKÉ PARAMETRY WD-RS485
|
Modul může být vybaven interním senzorem teploty a vlhkosti Modul může být vybaven vstupem pro teplotní senzor DALLAS |
TECHNICKÉ PARAMETRY WD-PT100
| Teplotní měřící rozsah |
-200 až 400 °C, rozlišení 0,032 °C, max. chyba převodu v celém teplotním rozsahu 0,5 °C (není počítána chyba Pt100) |
|
Použitý teplotní senzor |
Pt100B, třívodičové připojení, tolerance v rozsahu -50 až 400 °C je 0,3+0,005 T |
|
|
Teplotní senzory jsou vyráběny podlě přání zákazníka s ohledem na teplotní měřící rozsah a použitou aplikaci Délka a materiál kabelu na přání Modul může být vybaven interním senzorem teploty a vlhkosti |
TECHNICKÉ PARAMETRY WD4-WQ
| pH - měřící rozsah |
-420 mV až 420 mV -7 pH až 7 pH |
| ORP - měřící rozsah |
-1000 až 1000 mV jednobodová kalibrace |
| O2 - měřící rozsah |
0-100 mV 0-20 mg O2/l jednobodová kalibrace+přepočet na hloubku |
| Cl2 - měřící rozsah |
0 až 600 mV 0 až 0,5 mg/l |
| Ca2+ - měřící rozsah |
110 mg/l až 11 g/l |
| CN- |
0,026 mg/l až 26 mg/l |
| Cl- |
0,7 mg/l až 3,5 g/l |
| NH4+ |
0,35 mg/l až 1,7 g/l |
TECHNICKÉ PARAMETRY INTERNÍHO SENZORU TEPLOTY A VLHKOSTI
| Teplotní měřící rozsah |
-25 až 50 °C, přesnost přibližně 0,3 °C |
|
Vlhkostní měřící rozsah |
0 až 95 % RV, přesnost přibližně 2 % |
OSTATNÍ TECHNICKÉ PARAMETRY WD4-DS
| Teplota okolí |
-25 až 60 °C |
|
Krytí modulu |
IP65 |
|
Napájení |
primární lithiový článek AA 3,6 V/3600 mAh (1 nebo 2 ks) |
|
Četnost měření |
nastavitelná dálkově, dodáváno standardně 1x15 minut |
|
Rozměry |
105x70x40 mm (bez vývodky konektoru) |
|
Materiál a barva |
ABS, barva šedá |
|
Zobrazení, datalogger, notifikace |
Přístup k datům je zajištěn přes webové rozhraní k webové aplikaci. Data je možné zobrazovat i přes mobilní telefony. Každá měřená veličina umožňuje nastavení limitních hodnot, jejich překročení je indikováno emailem nebo SMS. |
