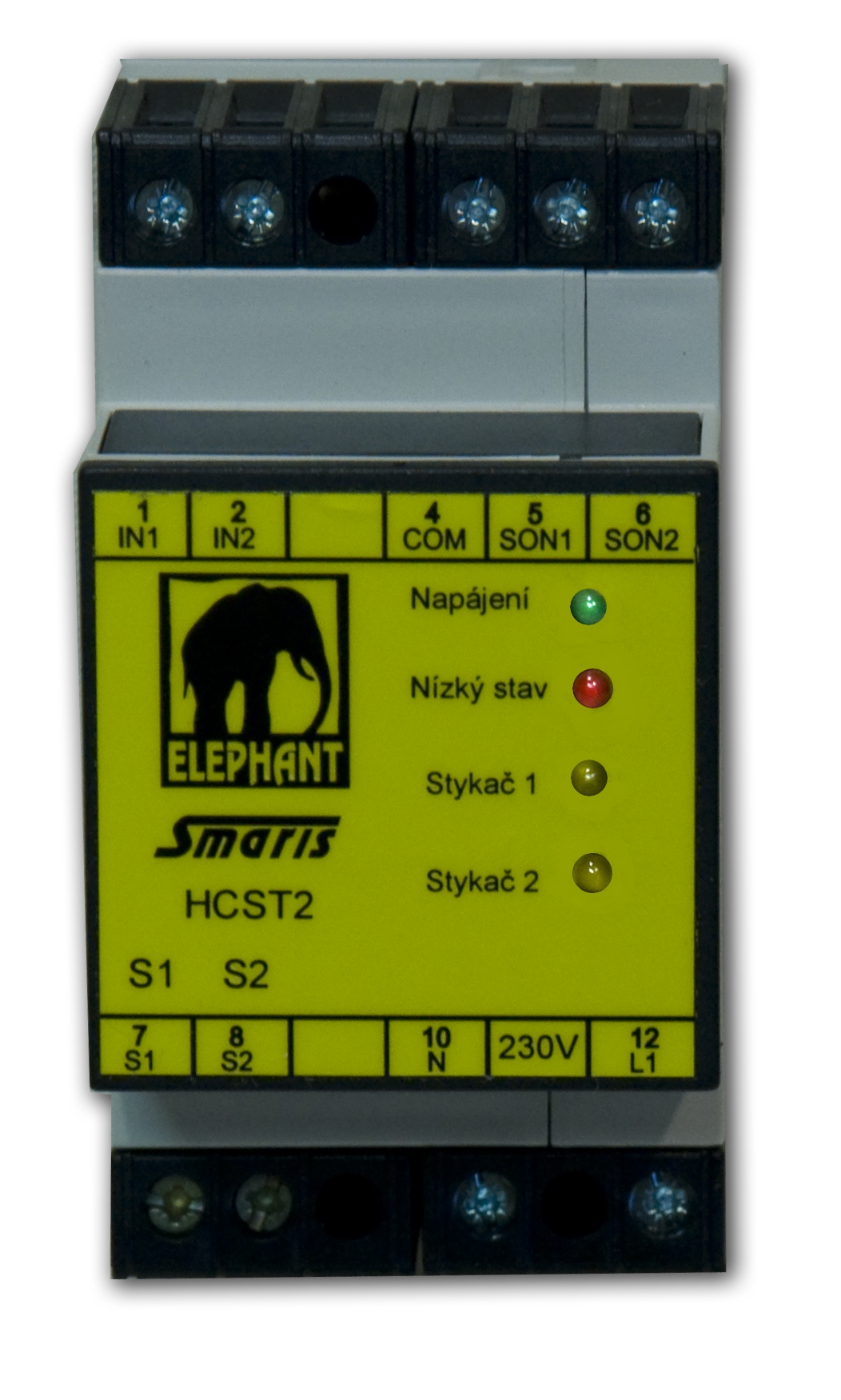

Hladinový cyklický snímač HCST
ento výrobek je určen pro řízení plnění zásobníku vody s možností cyklického spínaní dvou až čtyř čerpadel s ochranou proti běhu naprázdno.
• Napájení 230 VAC ( po dohodě jiné )
• Vysoká odolnost proti rušení dle ČSN EN 50082-2 (průmyslové prostředí)
• Řízení mikroprocesorem
• Naprogramovaná časová hystereze sepnutí a vypnutí
• Pulzní měřicí proud
• Triakový výstup se spínáním v nule
• Signalizace stavu diodami LED
1. Cyklické řízení čerpadel: Podle stavu dvou až čtyř tlakových sond se spínají dva až čtyři výstupy pro ovládání stykačů příslušných čerpadel . Cyklické mikroprocesorem řízené spínání zabezpečuje rovnoměrné opotřebení všech čerpadel. Případný požadavek na sepnutí dvou a více stykačů, je vybaven postupně v přibližně sekundových intervalech.
2. Ochrana proti běhu naprázdno: Tato ochrana zamezuje chodu čerpadel " na sucho". Kontaktní nebo vodivostní sondy jsou umístěny v zásobníku vody , odkud je voda čerpána.
POZN. po zapnutí napájecího napětí provádí mikroprocesor kontrolu všech funkcí spínače , tento stav je indikován blikáním žluté LED ( stálý svit signalizuje stav " sucho" )
Technické parametry
| Tlakové sondy | ohmický kontakt |
| Sondy výšky hladiny | ohmický kontakt nebo vodivostní sonda ( max. 60 KOHM ) |
| Měřicí signál | pulzní 1Hz |
| Výstup | triak se spínáním v nule |
| max.spínaný proud | 4 A / 250 VAC |
| Napájecí napětí | 230 VAC ± 10% / 48-62 Hz |
| Koordinace izolace | dle ČSN EN 61010-1 ( přepěťová kategorie III ,stupeň znečištění 1 ) |
| Impulzní výdržné napětí | 4 kV |
| Max. příkon | 3 VA |
| Teplota okolí | -20 °C až 60 °C |
| Relativní vlhkost | < 90 % bez kondenzace |
| Odolnost a stálost vůči vibracím | 10 až 60 Hz 0.15 mm ( amplituda ) |
| 60 až 500 Hz 19,6 m/s ( špičkové zrychlení ) | |
| Krytí ( ČSN EN 60529 ) | IP40 ( svorky IP20 ) |
