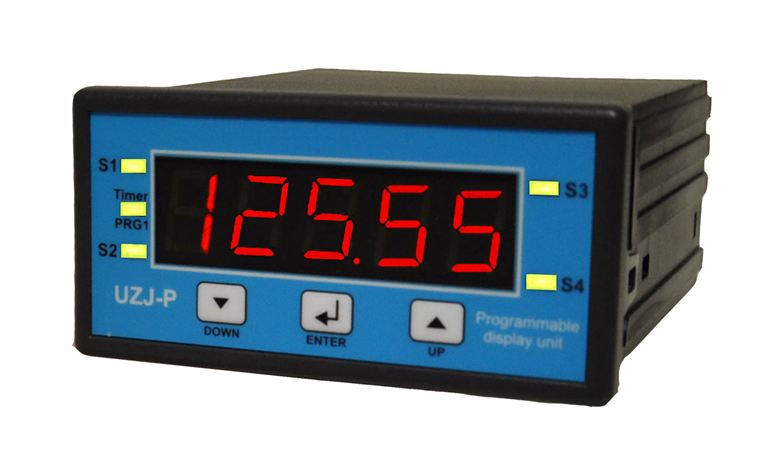

Digitální zobrazovač do panelu UZJ-P
- krytí IP 65
- možnost napájení externích převodníků až 100 mA/24V
- vstup dle NAMUR
- binární vstup i výstup
- funkce motohodin
- datalogger
- 4 limitní releové kontakty
- analogový výstup
Jednotka UZJ-P je určena pro převod a zobrazení průmyslových signálů z odporového snímače teploty, termočlánků, odporových snímačů polohy, napětí nebo proudu na unifikované průmyslové signály. UZJ-P je vyráběna v provedení do čelního panelu s krytím IP65 už ve standardním provedení. Umožňuje limitní spínání až čtyřmi relé, která mohou pracovat ve dvou módech (spínač s hysterezí nebo okénkový komparátor). K dispozici binární vstup i výstup. Při osazení obvodu reálného času s kalendářem, zálohovaného baterií lze využít funkci spínání relé i v závislosti na čase nebo uchování minimální a maximální měřené hodnoty i po vypnutí napájení. V rozšíření o dataloger lze provádět záznam měřených hodnot v procesu dle zadaného intervalu. Počet záznamů naměřených hodnot je > 8000 včetně odpovídajícího datumu a času.
Popis
Jednotka UZJ-P má veškeré funkce řízeny mikroprocesorem. Nastavené parametry jsou uloženy v paměti EEPROM. Pouzdro je vyrobeno z plastu s krytím IP 65 ( čelní panel). Konfiguraci vstupu lze naprogramovat pomocí PC a dodávaného rozhraní ( příslušenství), které je opatřeno konektorem JACK 3,5 mm nebo pomocí sběrnice RS485. Dílčí programování v rámci zvoleného vstupu lze provádět i pomocí třech tlačítek.
Technické parametry
| Teplota okolního prostředí | -20 až 60°C |
| Relativní vlhkost | < 80 % (bez kondenzace) |
| Atmosferický tlak | 84 až 107 kPa |
| Krytí | ( ČSN EN 60529) IP65 – čelní panel, zadní panel se svorkovnicemi IP20, |
| Přípustný průřez připojovacích vodičů | 0,35 mm2 až 2.5 mm2 |
| Odolnost proti rušení ( EMC ) | ČSN EN 61000 - 4 – 3 (vf. pole,úroveň 3) , kriterium B |
| ČSN EN 61000 - 4 – 6 ( rušení po vedení,úroveň 2), kriterium A | |
| ČSN EN 61000 - 4 – 6 ( rušení po vedení,úroveň 3), kriterium B | |
| Technická data | |
| Napájecí napětí | 230 VAC nebo 19...30 VDC / max. 200 mA (se čtyřmi relé) |
| Vstupní signál | viz tab. 1 |
| Zástavbové rozměry UZJ-P | 96x48x120mm (š x v x hl) |
| montážní výřez do panelu 92 x 45 mm | |
| Maximální / minimální zobrazená hodnota | 99999 / -19999 |
| Proud protékající odporovým snímačem | podle konfigurace cca. (0,25 ... 0,5) mA |
| Linearizace | realizována programově |
| Počet měření | cca. 5 /s |
| Časová konstanta | 0,3 až 100 sec (volitelné programově) |
| Výstupní signál (galvanicky oddělený) | pasivní 4...20 mA nebo |
| aktivní 0...20 mA, 4...20 mA, 0...10 V, 0...5 V. | |
| Maximální hodnota zatěž. odp. v proud. smyčce | (Vs-9) / 0.022 [Ohm, V]-pasivní výstup, 600 Ohm - aktivní proudový výstup |
| Výstupní odpor u napěťovéhom výstupu | 0 až 5 V... 250 Ohm, 0 až 10 V ... 500 Ohm |
| Spínací výstupy | 4 relé ... 4 spínací kontakty (250 VAC / 4 A) |
| Programovatelná prodleva pro sepnutí nebo rozepnutí | 0 až 100 s |
| Teplotní závislosti (ČSN EN 60770) | 0,05% / 10 °C |
| Vzájemné galvanické oddělení všech násl. částí | napájecí, vstupní , analogový výstup, komunikační linka RS485 |
| - elektrická pevnost | 1.0 kV (50 Hz, 1s), při napájení 230 VAC ... 4 kV (50 Hz, 1 min.) |
| Dlouhodobá stabilita a drift převodníku | 0,02 % / 500 hodin |
